UK200 ブロック端子台（DIN35レール／直付け）
特徴
DIN35㎜幅レールに対応しています。
シャフト式にも組み立て可能。取付スペースに制約があるときに便利です。
UL/CSA/ENの海外規格認定品です。
ご注文形式
UK200
3
CU
(UL)
1 基本形式 (端子台単品をご注文の際は基本形式のみをご指定ください)
2 ブロック数
3 組立仕様
- CU：DINレール式 (使用レール：UK-c)
- CH：ハイマウントDINレール式 (使用レール：EK-ch)
- J：シャフト式（最大9極）
※指定無き場合に組端子台は、記名板、保護カバー付きです。
4 海外規格
- 無記入：標準（ラベルなし）
- （UL）：UL規格認定品
- （CSA）：CSA規格認定品
- （EN）：EN規格認定品
仕様
| 形式 | UK200 |
|---|---|
| 定格電圧 | 600V |
| 定格電流 | 240A |
| 適合電線 | 100mm2(150mm2）注1 |
| ネジサイズ | M10 |
| 端子間ピッチ | 42mm |
| 商用周波耐電圧 | AC2500V・1分間 |
| 絶縁抵抗 | DC500Vメガにて1000MΩ以上 |
| 使用周囲温度 | －20～+55℃ |
| 端子台材質 | ポリカーボネート |
| 締付トルク範囲 | 10.0～15.0N・m（圧着端子使用時） |
| 単体梱包数 | 50（10×5） |
注1：JIS 規格外150mm2の圧着端子が接続可能です。
アクセサリ
| 形式 | 梱包数 | ||
|---|---|---|---|
| レール式 | 取り付けレール | UK-c (1m、1.5m、2m) | 10 |
| EK-ch (1m、1.5m、2m) | 10 | ||
| レールエンドキャップ | UK-ec (UK-c用) | 100 | |
| EK-ec (EK-ch用) | 100 | ||
| 固定金具 | UK-b | 100 | |
| シャフト式 | シャフトロッド | UK200-( )ｆ | |
| 側板 注1 | KT200N-1g | 50 | |
| KT200N-2g | 50 | ||
| 共用 | 保護カバー | UK200-d（920mm） | 20 |
| UK200-sd（単極用） | 50 |
注1：必ずセットでご使用ください。

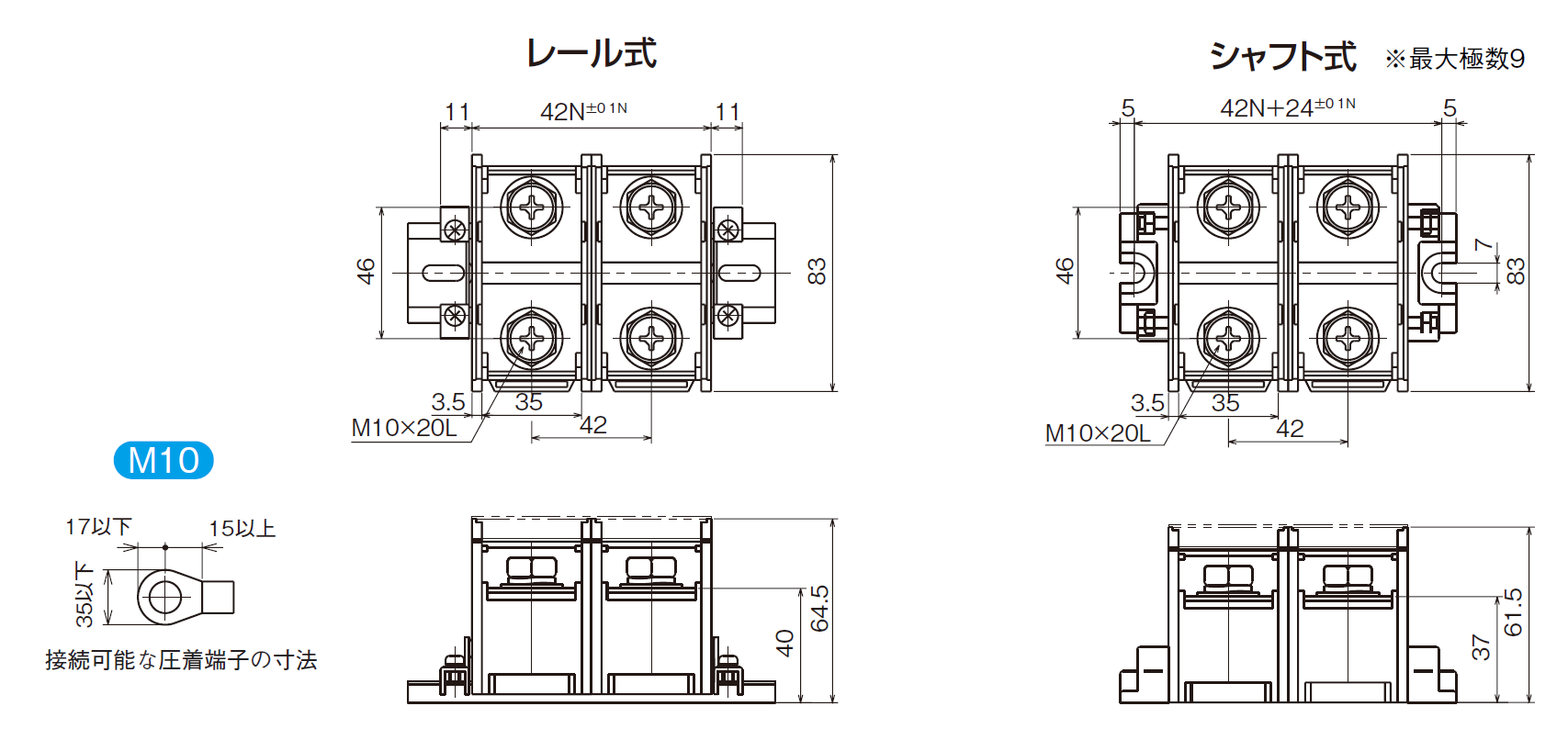

外形図
取り付けピッチとレール長
| 極数 | ピッチ | レール |
|---|---|---|
| 1 | 75 | 100 |
| 2 | 100 | 125 |
| 3 | 150 | 175 |
| 4 | 200 | 225 |
| 5 | 225 | 250 |
| 6 | 275 | 300 |
| 7 | 325 | 350 |
| 8 | 375 | 400 |
| 9 | 400 | 425 |
| 10 | 450 | 475 |
| 極数 | ピッチ | レール |
|---|---|---|
| 11 | 500 | 525 |
| 12 | 525 | 550 |
| 13 | 575 | 600 |
| 14 | 625 | 650 |
| 15 | 650 | 675 |
| 16 | 700 | 725 |
| 17 | 750 | 775 |
| 18 | 775 | 800 |
| 19 | 825 | 850 |
| 20 | 875 | 900 |
| 極数 | ピッチ | レール |
|---|---|---|
| 21 | 900 | 925 |
| 22 | 950 | 975 |

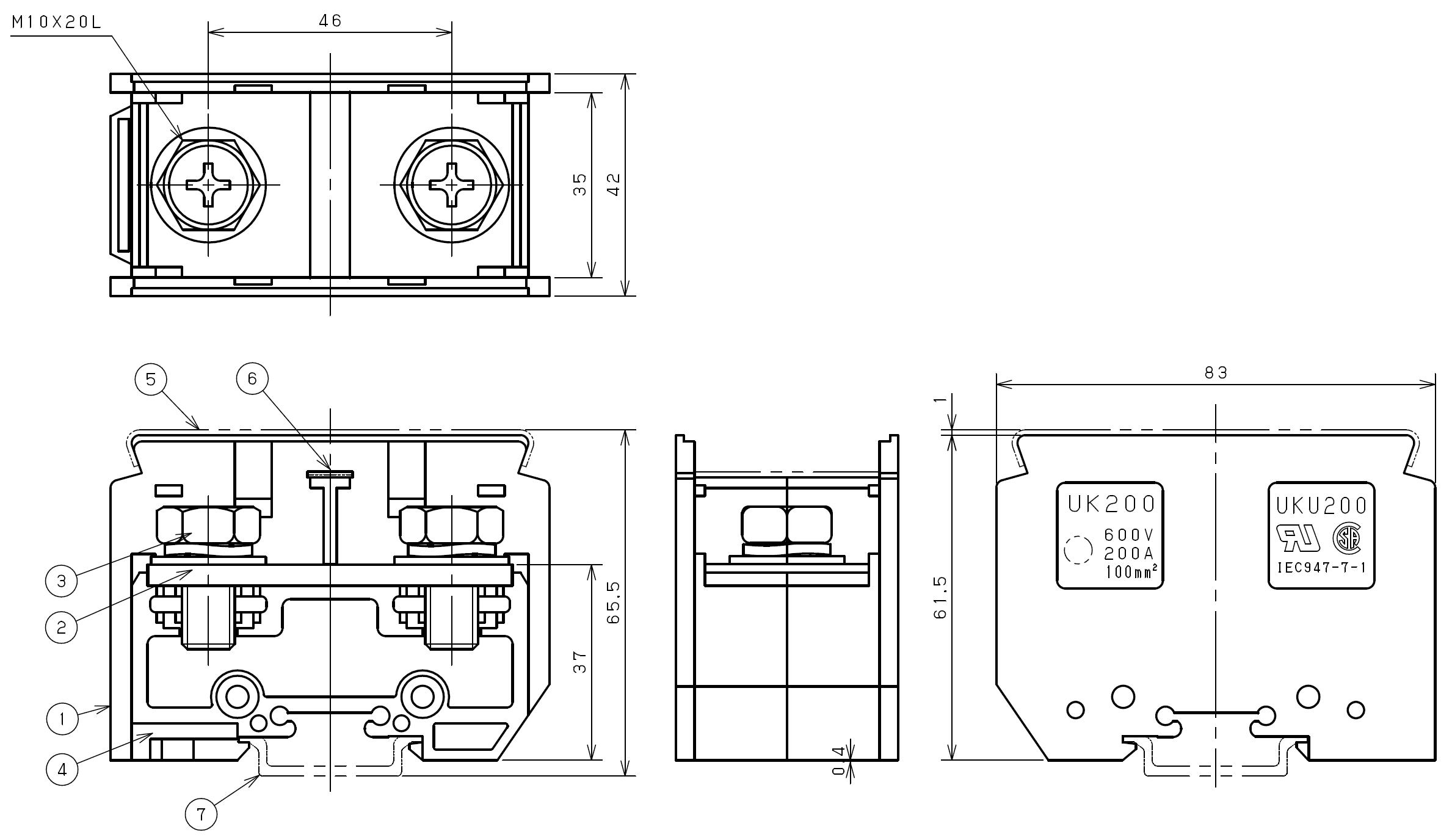

単体外形図・構成部品
| 番号 | 部品名 | 材質 | 備考 |
|---|---|---|---|
| 1 | 本体 | ポリカーボネート | 黒色 |
| 2 | ターミナル | 真鍮 | ニッケルメッキ |
| 3 | 端子ねじ | 鋼 | 3点セット 三価クロメートメッキ |
| ばね座金 | 鋼 | ||
| 線押え座金 | 鋼 | ||
| 4 | レール固定具 | ポリエステル | 黄色 |
| 5 | 保護カバー | ポリカーボネート | アクセサリー |
| 6 | 記名板 | ポリ塩化ビニル | |
| 7 | 取付レール | アルミ |
海外規格仕様
| 仕様 | EN | UL | CSA |
|---|---|---|---|
| 形式 | UK200 | UKU200 | UK200 |
| 承認番号 | Certificate No.J9451496 | File No.E70906 | Certificate No.LR67180 |
| 定格絶縁電圧 | 600V | 600V | 600V |
| 定格通電電流 | 200A(AWG.4/0接続時) | 200A | 200A |
| 定格適合電線 | AWG.2-4/0 絶縁被覆付圧着端子 | AWG.10-4/0 (ファクトリーワイヤリングのみ使用可) | AWG.10-4/0 |
| 締付トルク | 10.0(N・m) | 10.0(N・m) | 10.0(N・m) |
| 使用条件 | 汚染度：３ | インダストリアル | スペーシンググループ ：B,C,D(600V) |
