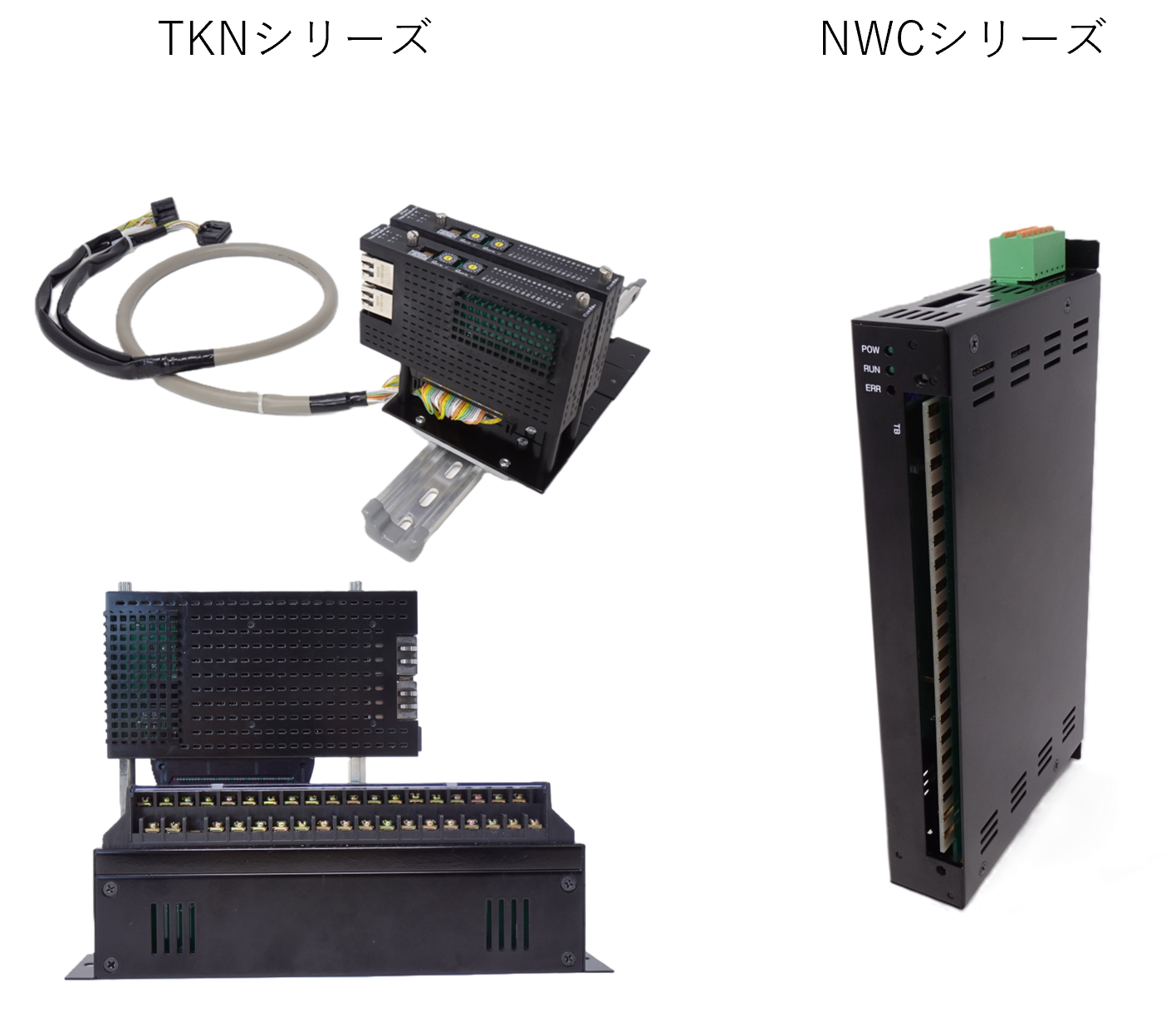

(1) 通信ユニット
　　　CC-Link IE-Fieldの通信機能を搭載したユニットです。PLC変換アダプタと組み合わせて使用します。
　　　組合せ方法は下記の（2）および（3）のパターンがあります。　　

　　　　

　　　　　　　　　

　　　　　　　　　

　　　　　　　　　

型式	概要	コモン	仕様	コネクタ	外形図 ダウンロード	CSP+ファイル	取扱説明書	導入ガイド
TKN-EF32S-PLC	32点DC入力	32点	4mA/1点	MIL-40PIN	PDFCAD 2D	CSP+	PDF	PDF
TKN-EF32R-PLC	32点DC出力	32点	0.2A/1点、3A/コモン	MIL-40PIN	PDFCAD 2D	CSP+	PDF

　(2) 通信ユニットをPLC変換アダプタ（低背タイプ）と組み合わせる
　　 　 既存のPLC変換アダプタ（低背タイプ）の型式末尾に「-EF」を付記することで通信ユニットと一体化することが出来ます。
　　　 付属のスタッド2本とケーブル1本を使用してPLC変換アダプタの前面に通信ユニットを実装します。
　　　 下記のPLCメーカーおよびシリーズに対応可能。これ以外にも対応可能な場合がありますのでご相談ください。

　　

　　　　

　　

　　　　

　　

　　

　　　　

　　

対応PLCメーカー	各社シリーズ名	型式例
三菱電機	MELSEC-A	PS-MIA2-S-EF
安川電機	GL60、GL70	PS-YSJ2-S-EF
シャープ	JW50/70/100	PS-SJW2-S-EF
富士電機	MICREX-F	PS-FJF2-S-EF
日立製作所	S10α	PS-HIS2-S-EF
日立産機システム	H	PS-HIH2-S-EF

　(3) 通信ユニットをDINレール取付アダプタと組み合わせる
　　　通信ユニットをDINレールに取付けるためのアダプタです。
　　　低背タイプ以外や16点タイプのPLC変換アダプタと組み合わせる場合に使用します。

　　　　　　　　　

　　　

型式	外形図 ダウンロード	取扱説明書
TKN-EF32-DIN	PDFCAD 2D	PDF

　(1)通信ユニット
　　　通信機能を搭載したユニットです。PLC変換アダプタと組み合わせて使用します。
　　　組合せ方法は下記の（2）および（3）のパターンがあります。

　　　　　　　　　

　　　　　　　　　

　　　　

　　　　

型式	概要	コモン	仕様	コネクタ	外形図 ダウンロード	取扱説明書
TKN-CU32S-PLC	32点DC入力	8点コモン	4mA/1点	MIL-40PIN	PDFCAD 2D	準備中
TKN-CU32R-PLC	32点DC出力	8点コモン	0.2A/1点、1.5A/コモン	MIL-40PIN	PDFCAD 2D	準備中
TKN-CU16SR-PLC	16点DC入出力	8点コモン	4mA/1点、0.2A/1点、1.5A/コモン	MIL-40PIN	PDFCAD 2D	準備中

　(2) 通信ユニットをPLC変換アダプタ（低背タイプ）と組み合わせる
　 　 既存のPLC変換アダプタ（低背タイプ）の型式末尾に「-CU」を付記することで通信ユニットと一体化することが出来ます。
　　　付属のスタッド2本とケーブル1本を使用してPLC変換アダプタの前面に通信ユニットを実装します。
　　　下記のPLCメーカーおよびシリーズに対応可能。これ以外にも対応可能な場合がありますのでご相談ください。

　　

　　　　

　　

　　　　

　　

　　

　　　　

　　

対応PLCメーカー	各社シリーズ名	型式例
三菱電機	MELSEC-A	PS-MIA2-S-CU
安川電機	GL60、GL70	PS-YSJ2-S-CU
シャープ	JW50/70/100	PS-SJW2-S-CU
富士電機	MICREX-F	PS-FJF2-S-CU
日立製作所	S10α	PS-HIS2-S-CU
日立産機システム	H	PS-HIH2-S-CU

　(3) 通信ユニットをDINレール取付アダプタと組み合わせる
　　　通信ユニットをDINレールに取付けるためのアダプタです。
　　　低背タイプ以外や16点タイプのPLC変換アダプタと組み合わせる場合に使用します。　　

　　　　　　　　　

型式	外形図 ダウンロード	取扱説明書
TKN-CU32-DIN	PDFCAD 2D	PDF

　（4）産業用EtherNet対応ゲートウェイ

　　　　　　　　　

　　　　　　　　　

　　　

型式	取扱説明書	備考
YDN-GW-EIP	PDF	YDN-GW-EIPは神港テクノス製OIF1-EIPを使用しています

　（5）関連資料

　　　　　　　　　

　

　　　　

　　

　　　　　　　　　

　　　

資料名	資料ダウンロード
YDN–GW-EIP導入ガイド	キーエンス社製KV8000接続編	JTEKT社製Nano-10GX接続編（準備中）	オムロン社製CJ2M接続編（準備中）
YDN–GW-EIPデモソフト	キーエンス社製KV8000デモソフト	JTEKT社製Nano-10GXデモソフト（準備中）	オムロン社製CJ2Mデモソフト（準備中）

　PLC変換アダプタにCC-Linkの通信機能を搭載したタイプです。下記型式は日立製作所製PLC/S10αの更新に対応した場合の事例です。
　 この事例以外の更新パターンをご希望の場合は別途ご相談ください。

　　　　　　　　　

　　　　　　　　　

　　　　　　　　　

型式	概要	点数	外形図 ダウンロード	取扱説明書
NWC-HIS2-I	直結（入力用）	32点	PDFCAD 2D	PDF
NWC-HIS2-O	直結（出力用）	32点	PDFCAD 2D	PDF
NWC-HIS2-PH2	AC200V入力	32点	PDFCAD 2D	PDF
NWC-HIS2-RY1	リレー出力	32点	PDFCAD 2D	PDF
NWC-HIS1-RY2	リレー出力（独立コモン）	16点	PDFCAD 2D	PDF
