RT5.5 丸型圧着端子 差込端子台（DIN35レール）
特徴
最大5.5㎟に対応 丸型圧着端子を差込むタイプの端子台
レバーを持ち上げ丸型圧着端子を差込み 差込み後レバーを元の位置に戻すだけで接続完了
1端子に2本まで接続できるため渡り配線がある場合にも対応可能
丸型圧着端子の丸穴に固定棒を挿入する構造のため電線の抜けがなく安心
上下2枚のターミナルで丸型圧着端子を挟み込む方式
記名板は最大3か所に設置可能（差込場所に近い位置にもセット可能）
ご注文形式
RT5.5
2
CU
E3
1 基本形式 (端子台単品をご注文の際は基本形式のみをご指定ください)
2 ブロック数
3 組立仕様
- CU：通常タイプDINレール（使用レール：UK-C）
- CH：強化タイプDINレール（使用レール：EK-CH）
4 記名板セット仕様
- 無記入：中央に1枚セット
- E3：中央＋両サイドの計3枚セット
仕様
| 形式 | RT5.5 |
|---|---|
| 定格電圧 | 600V |
| 定格電流 | 40A |
| 適合電線 | 最大5.5㎟ |
| 適合圧着端子 | R5.5-4（絶縁被覆付）相当品 |
アクセサリ
| 形式 | 梱包数 | ||
|---|---|---|---|
| レール式組端子台 | 終末板 | RT5.5-A *1 | 50 |
| RT5.5-B *1 | 50 | ||
| 固定金具 *2 | UK-b（通常タイプ） | 50 | |
| UK-bh2（ハイバリアタイプ） | 50 | ||
| 取付レール | UK-C（1.0m or 1.5m or 2.0m）/通常タイプ | 10 | |
| EK-CH（1.0m or 1.5m or 2.0m）/強化型タイプ | 10 | ||
| 記名板 | KT-e 1.0m | 50 | |
| KT-e 25m | 2 | ||
| レールエンドキャップ *3 | UK-ec（UK-C用） | 100 | |
| EK-CH（EK-CH用） | 100 |
*1 終末板はRT5.5-AとRT5.5-Bをセットで使用してください。
*2 組端子台でご発注いただいた場合は、UK-bh2（ハイバリアタイプ）が付きます。
*3 組端子台でご発注いただいた場合は付属しません。必要な場合は別途ご手配ください。

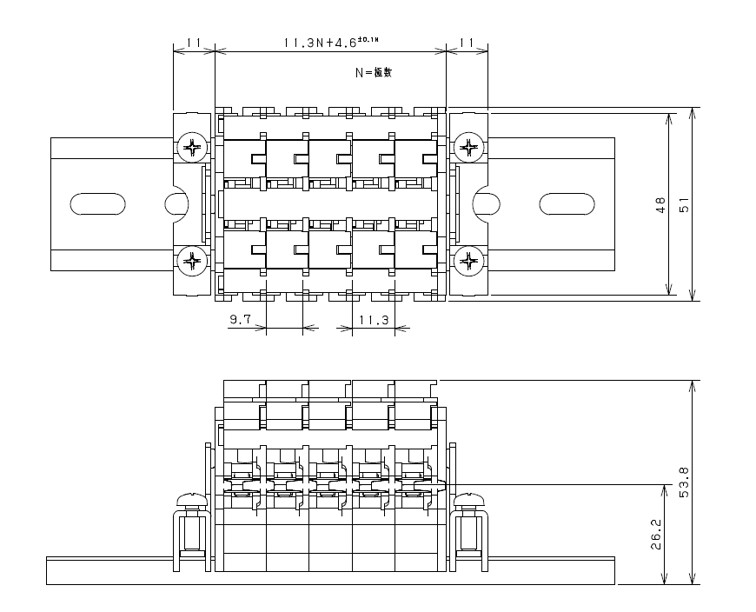

外形図
取り付けピッチとレール長
| 極数 | ピッチ | レール |
|---|---|---|
| 1 | 50 | 75 |
| 2 | 50 | 75 |
| 3 | 75 | 100 |
| 4 | 75 | 100 |
| 5 | 100 | 125 |
| 6 | 100 | 125 |
| 7 | 100 | 125 |
| 8 | 125 | 150 |
| 9 | 125 | 150 |
| 10 | 150 | 175 |
| 極数 | ピッチ | レール |
|---|---|---|
| 11 | 150 | 175 |
| 12 | 175 | 200 |
| 13 | 175 | 200 |
| 14 | 200 | 225 |
| 15 | 200 | 225 |
| 16 | 225 | 250 |
| 17 | 225 | 250 |
| 18 | 225 | 250 |
| 19 | 250 | 275 |
| 20 | 250 | 275 |
| 極数 | ピッチ | レール |
|---|---|---|
| 21 | 275 | 300 |
| 22 | 275 | 300 |
| 23 | 300 | 325 |
| 24 | 300 | 325 |
| 25 | 325 | 350 |
| 26 | 325 | 350 |
| 27 | 350 | 375 |
| 28 | 350 | 375 |
| 29 | 350 | 375 |
| 30 | 375 | 400 |
| 極数 | ピッチ | レール |
|---|---|---|
| 31 | 375 | 400 |
| 32 | 400 | 425 |
| 33 | 400 | 425 |
| 34 | 425 | 450 |
| 35 | 425 | 450 |
| 36 | 450 | 475 |
| 37 | 450 | 475 |
| 38 | 475 | 500 |
| 39 | 475 | 500 |
| 40 | 500 | 525 |
| 極数 | ピッチ | レール |
|---|---|---|
| 41 | 500 | 525 |
| 42 | 500 | 525 |
| 43 | 525 | 550 |
| 44 | 525 | 550 |
| 45 | 550 | 575 |
| 46 | 550 | 575 |
| 47 | 575 | 600 |
| 48 | 575 | 600 |
| 49 | 600 | 625 |
| 50 | 600 | 625 |
