丸型圧着端子 差込端子台 RT5.5

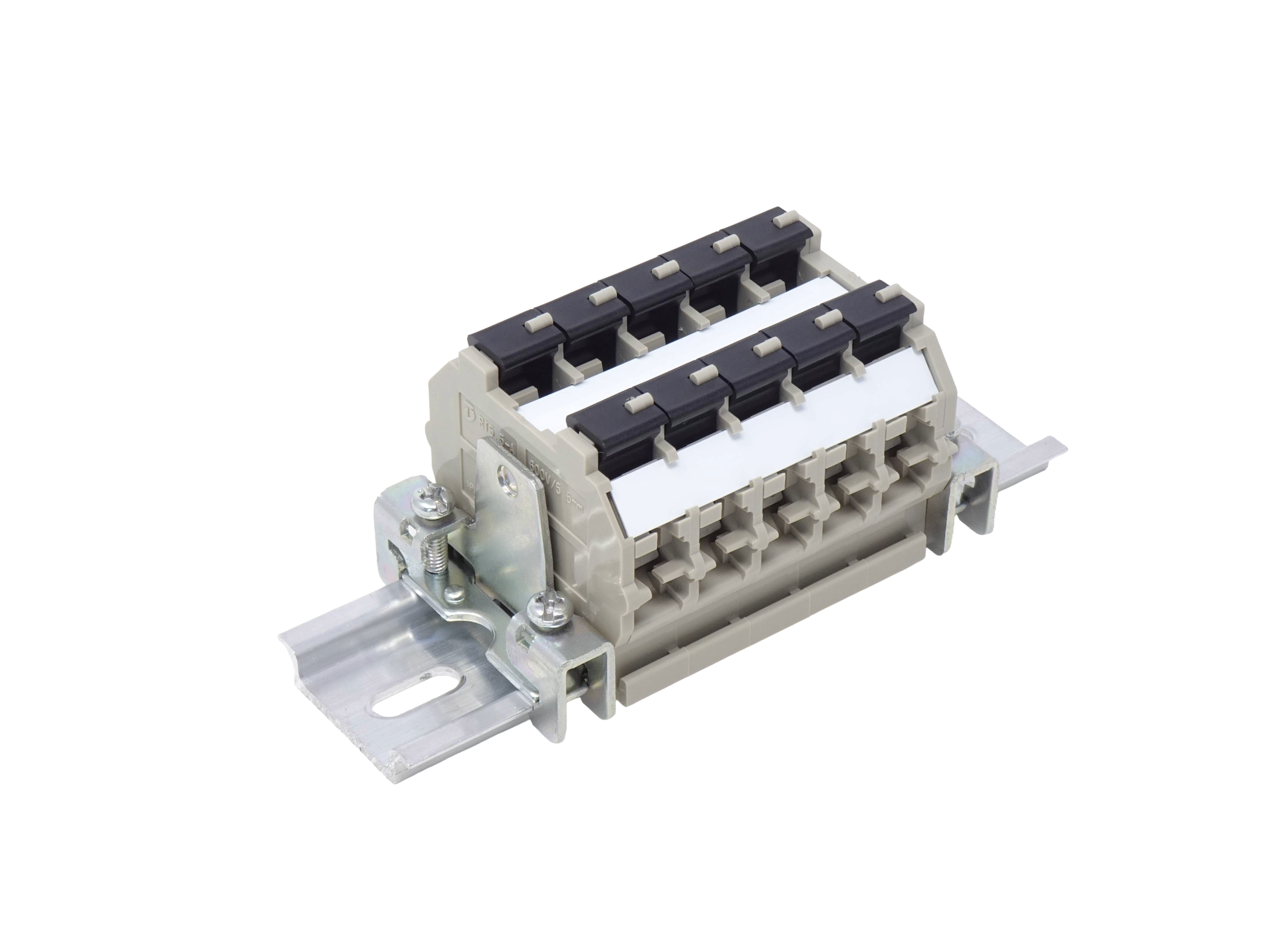

丸型圧着端子 差込端子台のイメージ画像

丸型圧着端子を"ねじなし"で差込んで接続する端子台です

トルク管理および接続用工具が不要 ねじ破損の心配なし

1端子に2本接続可能 渡り配線がある場合でも安心

保護カバー不要な構造 カバーの紛失や破損の心配なし

丸型圧着端子の丸穴に固定棒を挿入する構造

上下2枚のターミナルで圧着端子を挟み込む方式を採用

※順次発売予定/RT2(2㎟対応)、RT14(14㎟対応)、RT22(22㎟対応)

1. 丸型圧着端子 差込端子台

形式 定格電圧 定格電流 適合電線 端子間ピッチ 外形図ダウンロード マニュアル
RT5.5 600V 40A 最大5.5㎟ 11.3mm PDFCAD 2D 準備中

※ 各種サイズ順次発売予定 / RT2(2㎟対応)、RT14(14㎟対応)、RT22(22㎟対応)
