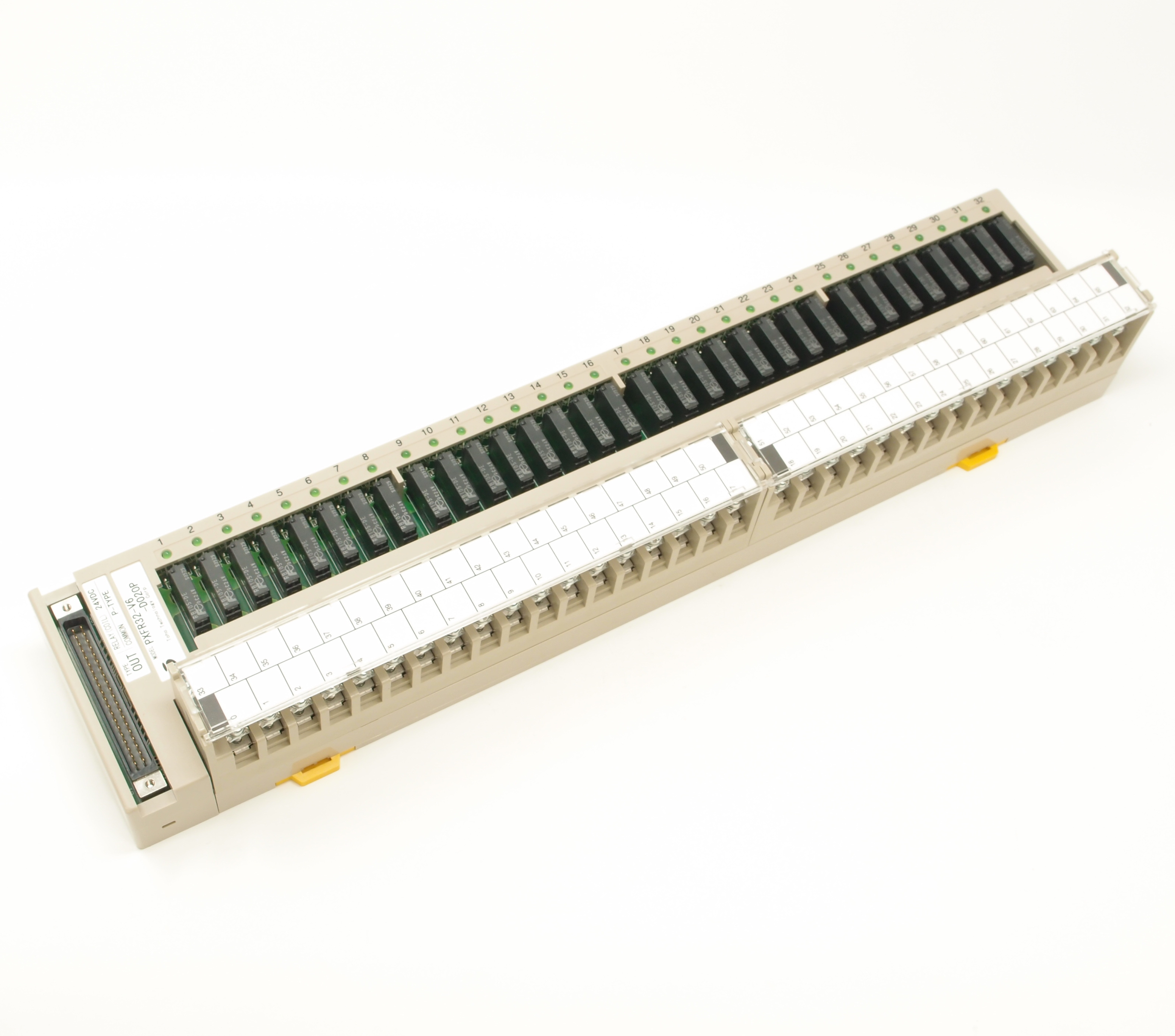

PXFRシリーズ リレーターミナル PSFR16/PXFR16、PSFR32/PXFR32
ご注文形式
PXFR32
6
D02
OP
□
CMW2
1基本形式
- PSFR16：I/O点数16点、セルフアップ式端子台
- PXFR16：I/O点数16点、ねじアップ式端子台
- PSFR32：I/O点数32点、セルフアップ式端子台
- PXFR32：I/O点数32点、ねじアップ式端子台
2 搭載コネクタ
| コネクタ記号 | メーカー | コネクタ型式（16点用/32点用） |
|---|---|---|
| 6 | 富士通 | FCN-364P024-AU/FCN-364P040-AU |
3 電圧仕様（リレーコイル）
- D02：DC24V
4 I/O区分
- I：入力用DRY回路
- IW：入力用WET回路
- OP：出力用Pコモン
5 リレー仕様
- 無記入：a接点リレー
- SSRA：SSR（AC負荷）搭載
- SSRD：SSR（DC負荷）搭載
- a( )b( )：ab接点混在 ※( )内にそれぞれ必要数を記入
6 コーティング仕様
- 無記入：基板コーティングなし
- CMF： 基板コーティングあり、部品面のみ、1回塗り
- CMR： 基板コーティングあり、はんだ面のみ、1回塗り
- CMW： 基板コーティングあり、両面、1回塗り
- CMF2： 基板コーティングあり、部品面のみ、2回塗り
- CMR2： 基板コーティングあり、はんだ面のみ、2回塗り
- CMW2： 基板コーティングあり、両面、2回塗り
一般仕様
| 定格 | リレーコイル側 | 定格電圧 | DC24V | |
|---|---|---|---|---|
| 消費電力 | 7.7W（全点ON時） | |||
| コイル抵抗 | 2800Ω | |||
| 動作電圧 | 定格電圧の70%以下 | |||
| 復帰電圧 | 定格電圧の5%以上 | |||
| 定格 | 接点仕様（入力用） | 接点構成 | 1a | |
| 接点材料 | 銀合金（金メッキ） | |||
| 抵抗負荷 | DC24V/1A | |||
| 誘導負荷 | DC24V/1A | |||
| 接触抵抗 | 30mΩ以下（初期値） | |||
| 故障率P水準 開閉頻度12回/min | DC0.1V-0.1mA（参考値） | |||
| 動作時間 | 10ms以下 | |||
| 復帰時間 | 5ms以下 | |||
| 定格 | 接点仕様（出力用） | 接点構成 | 1a or 1b | |
| 接点材料 | 銀合金（金メッキ） | |||
| 抵抗負荷 | 1a接点：DC24V/2A、AC220V/2A 1b接点：DC24V/1A、AC22-V/1A | |||
| 誘導負荷 | DC24V/2A、AC220V/2A | |||
| 接触抵抗 | 30mΩ以下（初期値） | |||
| 故障率P水準 開閉頻度12回/min | 1a接点：DC0.1V-0.1mA 1b接点：DC1V-0.1mA | |||
| 動作時間 | 10ms以下 | |||
| 復帰時間 | 5ms以下 | |||
| 適合電線 | 最大2m㎡（端子台） | |||
| 適合圧着端子 | R2-3.5 | |||
| 締付トルク範囲 | 0.8～1.2N･m（圧着端子使用時） | |||
| 絶縁抵抗 | 1000MΩ以上（DC500Vメガ）充電部-アース間 | |||
| 耐電圧 | AC2000V、60Hz、1分間充電部-アース間 | |||
| 雷インパルス | 1.2/μs、±4000V 充電部-アース間 | |||
| 耐振動 | 周波数：10～55Hz/振幅幅：1.5mm | |||
| 耐衝撃 | 491m/s2（50G）以上 | |||
| 使用周囲温度 | -20～+55℃ | |||
| 保存温度 | -25～＋70℃ | |||
| 使用湿度範囲 | 45～85%R.H.（結露なきこと） | |||
外形寸法図 PSFR16/PXFR16
回路図 PSFR16/PXFR16

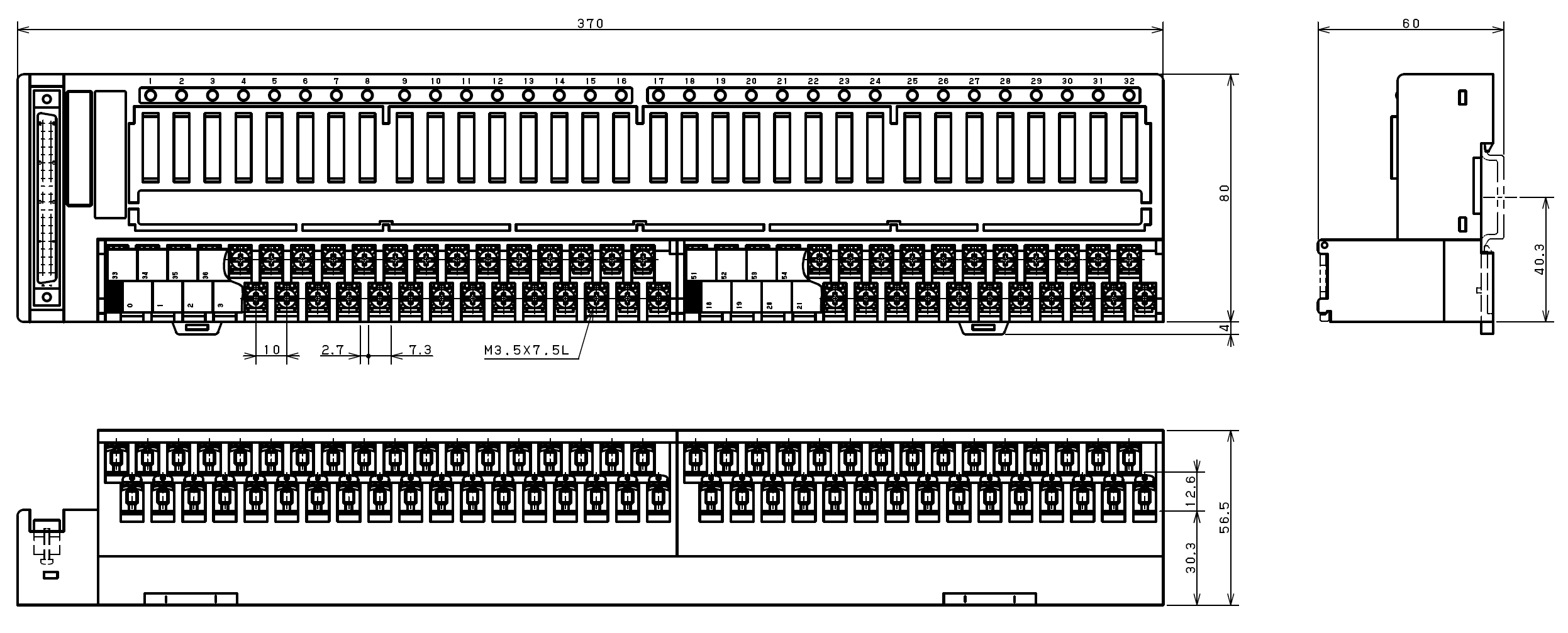

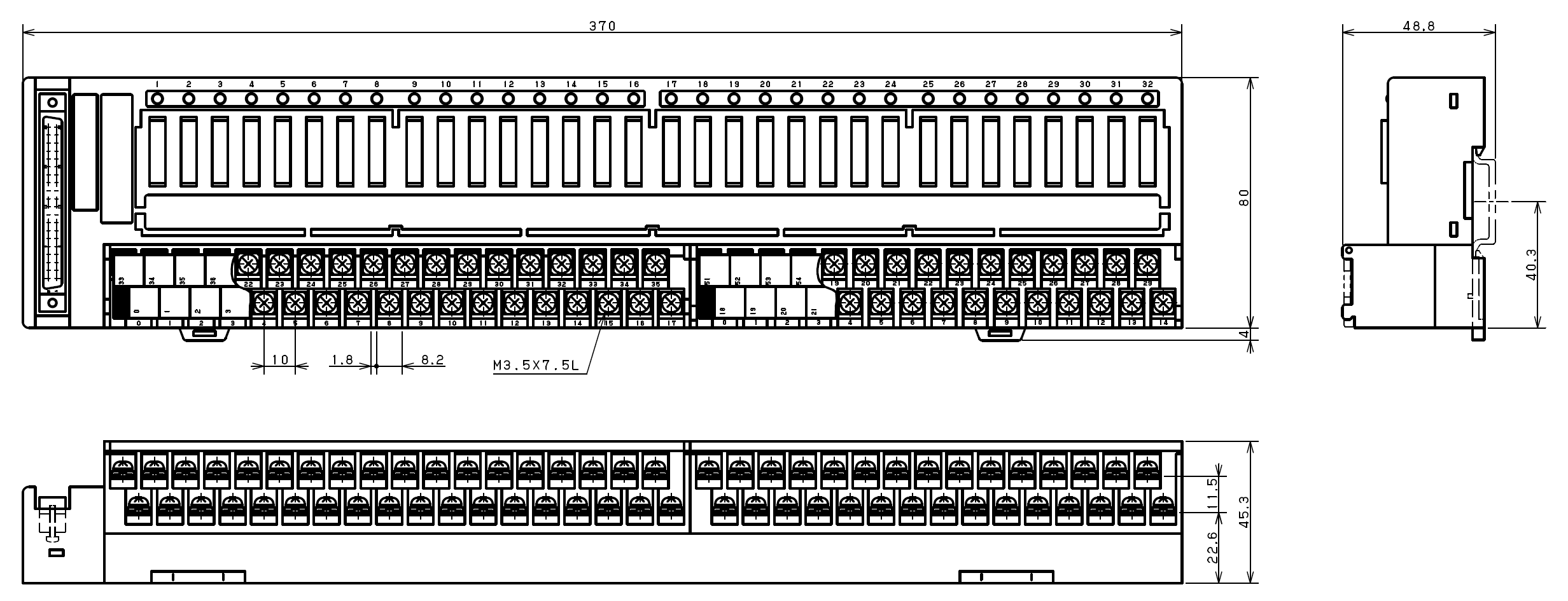

外形寸法図 PSFR32/PXFR32

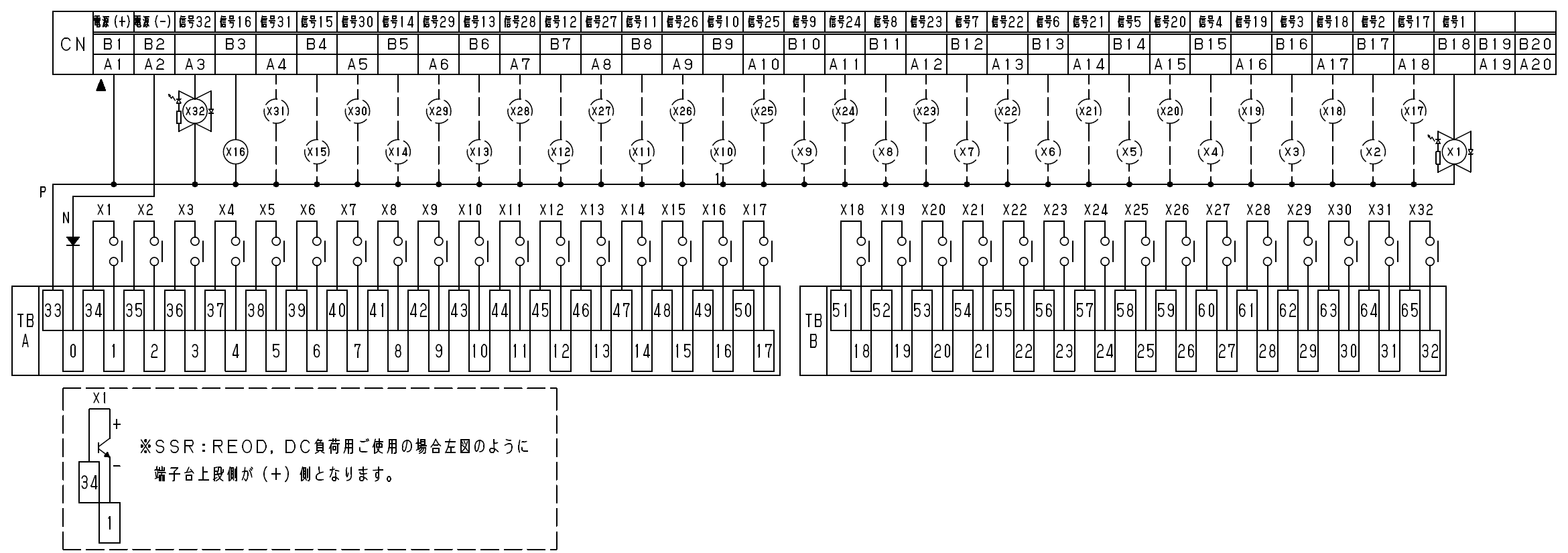

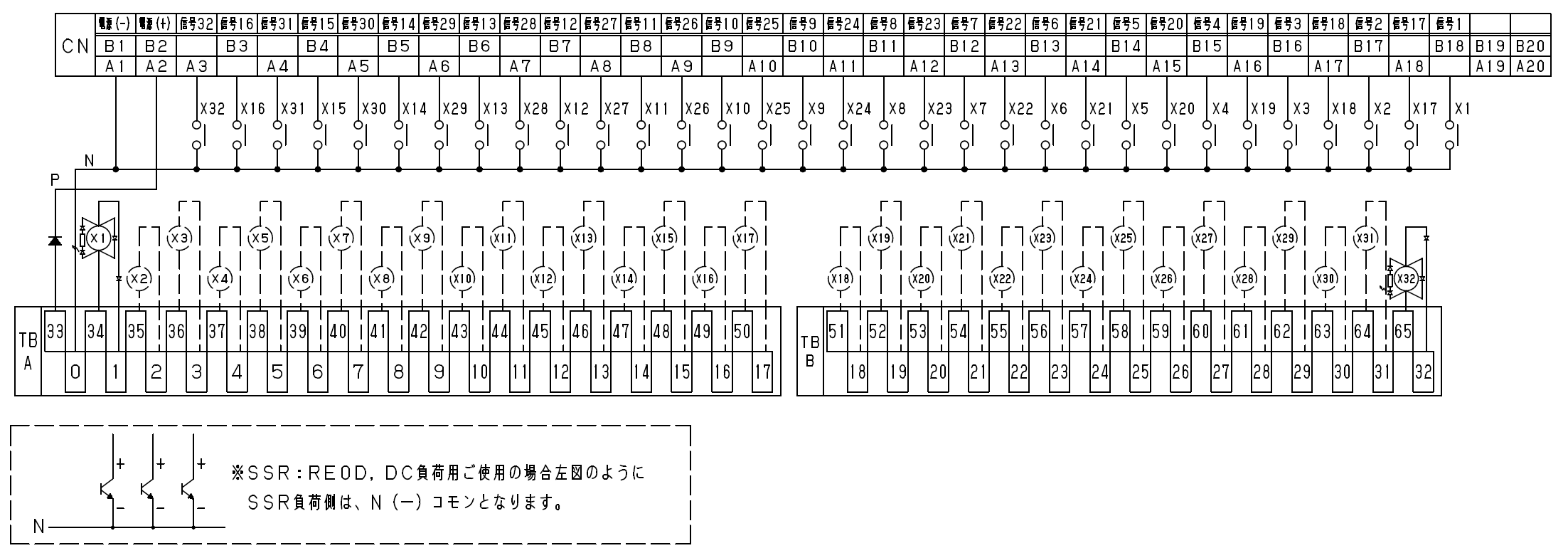

回路図 PSFR32/PXFR32
接続ケーブル
32点接続用I/Oケーブル
★：ケーブル長（cm表記）/ケーブル長は10cm単位となります。
| PLCメーカ | PLC形式 | ケーブル形式 | I/O区分 |
|---|---|---|---|
| 三菱電機 | QX41 QX42 QX71 QX72 | 32MI-AI-H0001-★ | 入力 |
| AJ65SBTCF1-32D RX41C4 RX42C4 | |||
| QY41P QY42P | 32MI-AOP-H0002-★ | シンク出力 | |
| AJ65SBTCF1-32T RY41NT2P RY42NT2P | |||
| 東芝 | DI235 DI335 DI335H DI634 DI635 | 32TO-AI-H0036-★ | 入力 |
| DO235 DO335 DO634 DO635 | 32TO-AOP-H0037-★ | シンク出力 | |
| オムロン | CJ1W-ID231/ID261 CS1W-ID231/ID261 | 32YO-AI-H0017-★ | 入力 |
| 横河電機 | F3XD32-3F/4F/5F F3XD64-3F/4F | ||
| F3XD32-3N/4N/5N F3XD64-3N/4N | |||
| 日立産機システム | EH-XD32 | ||
| オムロン | CJ1W-OD231/OD261 CS1W-OD231/OD261 | 32YO-AOP-H0018-★ | シンク出力 |
| 横河電機 | F3YD32-1P F3YD64-1P | ||
| F3YD32-1A F3YD64-1A F3YD64-1F | |||
| 日立産機システム | EH-YT32 | ||
| 富士電機 | NP1X3206-W | 32FD-AI-H0693-★ | 入力 |
| NP1Y32T09P1 | 32FD-AOP-H0692-★ | シンク出力 | |
| キーエンス | KV-C32XA/C64XA/C64XB | 32KQ-C-H0027-★ | 入力 |
| KV-C32TA/C64TA | シンク出力 |
16点用ケーブルについてはカタログを参照ください。
アクセサリ
| 型式 | 適合レール | 梱包数 | |
|---|---|---|---|
| 取付レール | UK-c（1.0ｍ、1.5ｍ、2.0ｍ） | ― | 10 |
| EK-ch（1.0ｍ、1.5ｍ、2.0ｍ） | ― | 10 | |
| 固定金具 | UK-b | UK-c、EK-ch | 100 |
| レールエンドキャップ | UK-ec | UK-c | 100 |
| EK-ec | EK-ch | 100 |
| 型式 | 定格電流 | 適備考 | |
|---|---|---|---|
| 短絡板 | PXG-2YC | 8A | 32点用（端子台分割部の接続に使用） |
| P10-( )SLC | 8A | ( )極数 2,3,4,5,6,7,8,15,16,17,18 |
ご使用上の注意
リレーの交換について
- 感電や誤動作の原因となりますので、電源を入れた状態でリレーの着脱をしないでください。
- 本体定格と異なる電圧のリレーは搭載できません。
配線について
- 故障の原因となりますので、電源及び各信号の電圧及び極性にご注意ください。
- 電源を入れた状態でコネクタの着脱をしないでください。誤動作の原因となります。
- 接続ケーブルは確実に固定されていることを確認ください。
