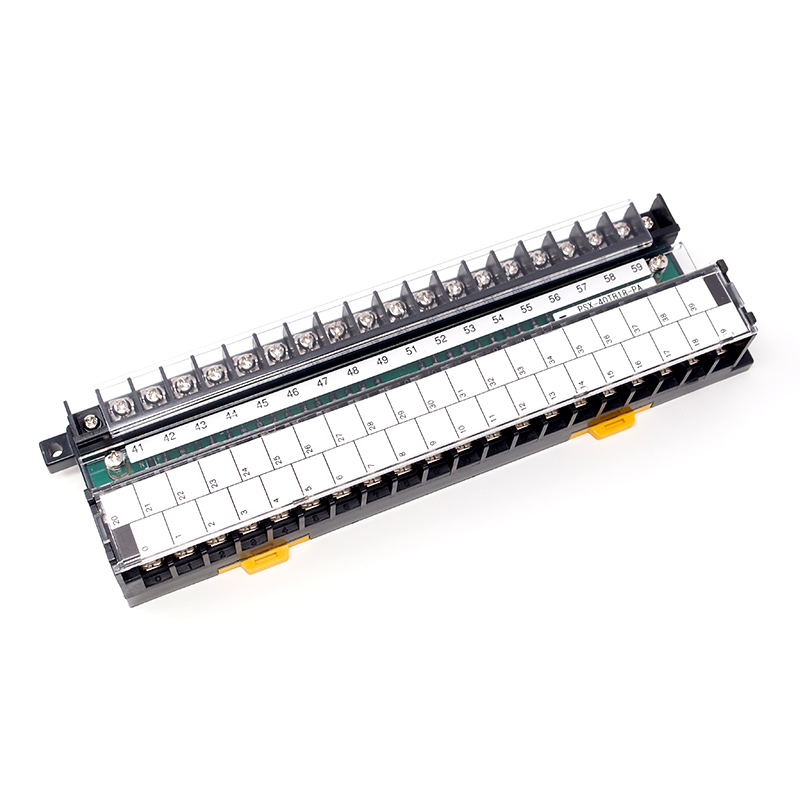

中継コネクタ端子台 その他 PSWP、PXWP、PSWPX、PXWPX、PM5WR、PSWR、PXWR、HTXWR、PSINM、PSX
リレー、フォトカプラ、ダイオードなどを搭載しています。
端子部はネジアップ（脱落防止ネジ）、セルフアップ（通常ネジ）、差込式をラインアップしています。
UL・C-UL・CSA規格認定品をラインアップしております。
1. フォトカプラ絶縁タイプ（生産終了予定品）
| 形式 | 端子ピッチ | 適合電線 (端子ネジ) |
定格電圧 | 定格電流 | 特徴 | 外形図 ダウンロード |
カタログ ダウンロード |
|
|---|---|---|---|---|---|---|---|---|
| PSWP-20V/H/B | PXWP-20V/H/B | 10.0mm | 最大 2㎟ (M3.5) |
入力用 ・端子台：DC24V ・コネクタ：DC30V 出力用 ・端子台：DC30V ・コネクタ：DC24V |
10mA （出力側） |
20極 標準コネクタ | PDFCAD 2D | カタログ |
| PSWP-30V/H/B | PXWP-30V/H/B | 30極 標準コネクタ | PDFCAD 2D | |||||
| PSWP-40V/H/B | PXWP-40V/H/B | 40極 標準コネクタ | PDFCAD 2D | |||||
| PSWP-50V/H/B | PXWP-50V/H/B | 50極 標準コネクタ | PDFCAD 2D | |||||
2. フォトカプラ絶縁タイプ（強化絶縁）（生産終了予定品）
| 形式 | 端子ピッチ | 適合電線 (端子ネジ) |
定格電圧 | 定格電流 | 特徴 | 外形図 ダウンロード |
カタログ ダウンロード |
|
|---|---|---|---|---|---|---|---|---|
| PSWPX-20V/H/B | PXWPX-20V/H/B | 10.0mm | 最大 2㎟ (M3.5) |
入力用 ・端子台：DC24V ・コネクタ：DC30V 出力用 ・端子台：DC30V ・コネクタ：DC24V |
10mA （出力側） |
20極 標準コネクタ | PDFCAD 2D | カタログ |
| PSWPX-30V/H/B | PXWPX-30V/H/B | 30極 標準コネクタ | PDFCAD 2D | |||||
| PSWPX-40V/H/B | PXWPX-40V/H/B | 40極 標準コネクタ | PDFCAD 2D | |||||
| PSWPX-50V/H/B | PXWPX-50V/H/B | 50極 標準コネクタ | PDFCAD 2D | |||||
3. フォトカプラ絶縁タイプ（立体構造）（生産終了予定品）
| 形式 | 端子ピッチ | 適合電線（端子ネジ） | 定格電圧 | 定格電流 | 特徴 | 外形図ダウンロード | |
|---|---|---|---|---|---|---|---|
| PSINM-32 | 11mm | 最大 5.5㎟ （M4×8L） |
端子台：DC110V コネクタ：DC30V |
7mA 20mA |
富士通製FCNコネクタ 2系統出力 | ||
4. 16点ダイオード端子台
5. スクリューレス式リレー搭載
| 形式 | 特徴 | リレー点数 | 搭載リレー | 外形図ダウンロード | カタログ ダウンロード |
||
|---|---|---|---|---|---|---|---|
| PM5WR-20V/H/B | スクリューレス端子台搭載 | 8点 | G6B-1114P (オムロン) |
PDFCAD 2D | カタログ | ||
| PM5WR-40V/H/B | 16点 | PDFCAD 2D | |||||
6. リレー搭載型（生産終了予定品）
| 形式 | 特徴 | リレー点数 | 搭載リレー | 外形図 ダウンロード |
カタログ ダウンロード |
||
|---|---|---|---|---|---|---|---|
| PSWR-20V/H/B | PXWR-20V/H/B | 10mmピッチ M3.5ネジ端子台 |
8点 | G6B-1114P (オムロン) |
PDFCAD 2D | カタログ | |
| PSWR-30V/H/B | PXWR-30V/H/B | 12点 | PDFCAD 2D | ||||
| PSWR-40V/H/B | PXWR-40V/H/B | 16点 | PDFCAD 2D | ||||
| PSWR-50V/H/B | PXWR-50V/H/B | 20点 | PDFCAD 2D | ||||
