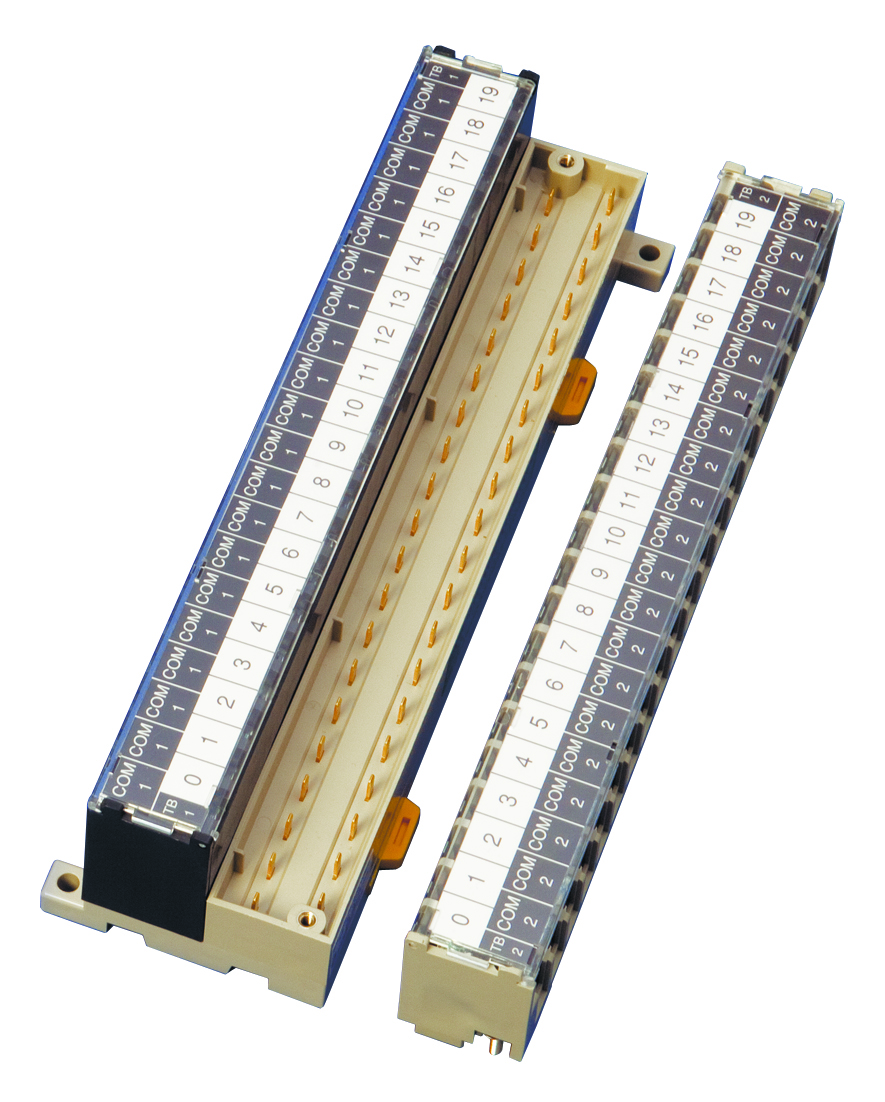

TKC-PH-D コネクタ端子台（片側脱着式/2段端子台）
特徴
配線済みケーブルを取りはすずことなく、ワンタッチで全極脱着可能です。 （片側端子台のみ）
片側の端子台が脱着できます。
端子部はねじアップ式を採用。ネジが脱落せず、スムーズに配線が行えます。
2段端子台を搭載していますので、ピッチ方向のスペースを低減できます。
回路はスルータイプです。
ご注文形式
TKC-PH-D
40
CM
2
1 基本形式
2 極数
- 36：36極
- 40：40極
3 基板コーティング仕様 ①
- 無記入：コーティングなし
- CM：コーティングあり（はんだ面のみ）
4 基板コーティング仕様 ②
- 無記入：1回塗り（基板コーティング仕様 ①でCMを選択した場合）
- 2：2回塗り（基板コーティング仕様 ①でCMを選択した場合）
仕様
| 型式 | TKC-PH-D |
|---|---|
| 回路タイプ | スルー |
| 定格電圧 | AC・DC250V |
| 定格通電電流 | 10A（1点） ※1 |
| 適合電線 | 2mm2 ※2 |
| ネジサイズ | M3.5 |
| 端子間ピッチ | 10ｍｍ |
| 締付トルク範囲 | 0.8N・m～1.2N・m（圧着端子使用時） |
| 挿抜耐久（脱着端子台） | 200回以下 |
| 商用周波耐電圧 | AC2500V・50/60Ｈｚ・1分間（充電部-接地金属間） |
| 絶縁抵抗 | DC500Ｖメガにて1000MΩ以上（充電部-接地金属間） |
| 使用周囲温度 | -20℃～+55℃（通電時） -30～＋85℃（保管時） |
| 使用湿度範囲 | 45～85％R.H. |
※1 全極同時に通電する場合は、1極当たり7A以下としてください。
※2 圧着端子は幅8.1㎜以下のものをご使用ください。
アクセサリ
| 形式 | 梱包数 | |
|---|---|---|
| 取り付けレール | UK-c (1m、1.5m、2m) | 10 |
| EK-ch (1m、1.5m、2m) | 10 | |
| レールエンドキャップ | UK-ec (UK-c用) | 100 |
| EK-ec (EK-ch用) | 100 | |
| 固定金具 | UK-b | 100 |
回路図
