UK-CDM2/4 断路端子台
特徴
c接点をレバーにて切り替え
微小電流に対応
端子部にねじアップ式を採用
DIN35mmレール対応
ご注文形式
UK-CDM2/4
30
CU
1 基本形式 (端子台単品をご注文の際は基本形式のみをご指定ください)
- UK-CDM/4：DC専用
- UK-CDM2/4：AC/DC対応
2 ブロック数
3 組立仕様
- CU：DINレール式 (使用レール：UK-c)
- CH：ハイマウントDINレール式 (使用レール：EK-ch)
※指定無き場合に組端子台は、記名板、保護カバー付きです。
仕様
| 型式 | UK-CDM2/4 |
|---|---|
| 定格電圧 | AC250V DC30V |
| 定格通電電流 | 2A |
| 適合電線 | 5.5mm2（JIS規格外圧着端子を使用） |
| ネジサイズ | M4 |
| 端子間ピッチ | 13ｍｍ |
| 接点/特長 | c接点/微小電流 |
| 締付トルク範囲 | 1.2N・m～1.8N・m（圧着端子使用時） |
| 商用周波耐電圧 | AC1000V・1分間 |
| 絶縁抵抗 | 1000MΩ以上（DC500Vメガ） |
| 使用周囲温度 | －20～+55℃ |
| 相対温度 | 45～85％R.H. |
| 箱入数（端子台単体） | 400個（40個×10） |

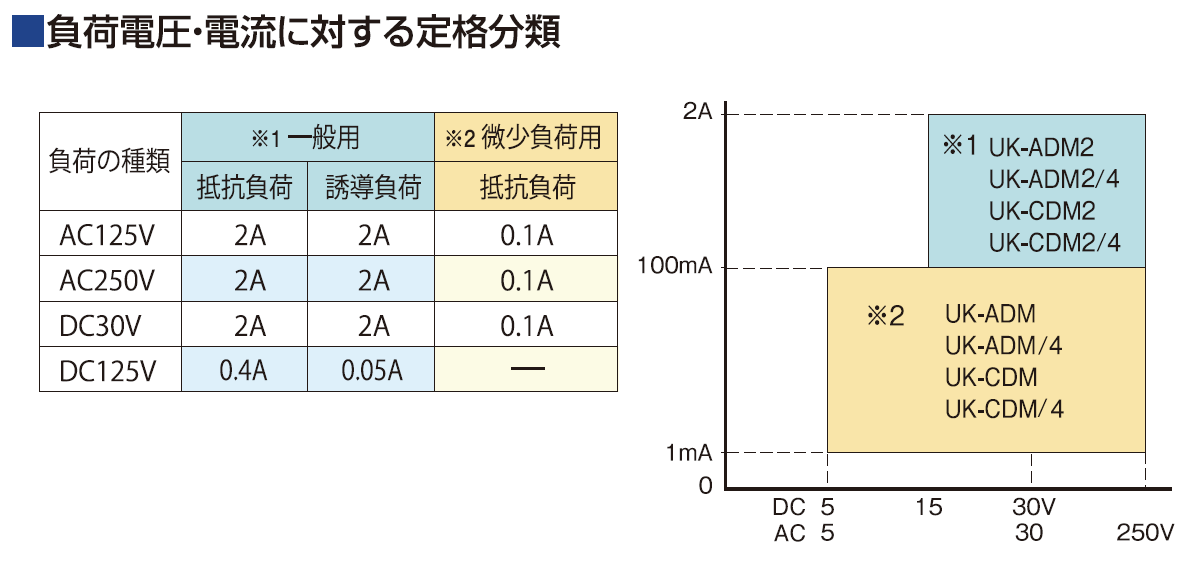

負荷電圧・電流に対する定格分類
アクセサリ
| 形式 | 梱包数 | ||
|---|---|---|---|
| レール式 | 取り付けレール | UK-c (1m、1.5m、2m) | 10 |
| EK-ch (1m、1.5m、2m) | 10 | ||
| レールエンドキャップ | UK-ec (UK-c用) | 100 | |
| EK-ec (EK-ch用) | 100 | ||
| 終末板 | UK-CDM-a | 20 | |
| 固定金具 | UK-bh2 (UK-c、EK-ch用) | 100 | |
| レール式 | ストッパー | UK-ADM-s | 20 |
| 記名板 | KT-e (1m) | 50 | |
| KT-e （25m） | 2 | ||
| 保護カバー | KG-d (1m) | 10 | |
| KG-d (2m) | 10 |
*オプション品のため、必要に応じて別途ご注文ください。
**適合する連結棒はありません。
外形図
取り付けピッチとレール長
| 極数 | ピッチ | レール |
|---|---|---|
| 1 | 50 | 75 |
| 2 | 75 | 100 |
| 3 | 75 | 100 |
| 4 | 100 | 125 |
| 5 | 100 | 125 |
| 6 | 125 | 150 |
| 7 | 125 | 150 |
| 8 | 150 | 175 |
| 9 | 150 | 175 |
| 10 | 175 | 200 |
| 極数 | ピッチ | レール |
|---|---|---|
| 11 | 175 | 200 |
| 12 | 200 | 225 |
| 13 | 200 | 225 |
| 14 | 225 | 250 |
| 15 | 225 | 250 |
| 16 | 250 | 275 |
| 17 | 250 | 275 |
| 18 | 275 | 300 |
| 19 | 300 | 325 |
| 20 | 300 | 325 |
| 極数 | ピッチ | レール |
|---|---|---|
| 21 | 325 | 350 |
| 22 | 325 | 350 |
| 23 | 350 | 375 |
| 24 | 350 | 375 |
| 25 | 375 | 400 |
| 26 | 375 | 400 |
| 27 | 400 | 425 |
| 28 | 400 | 425 |
| 29 | 425 | 450 |
| 30 | 425 | 450 |
| 極数 | ピッチ | レール |
|---|---|---|
| 31 | 450 | 475 |
| 32 | 450 | 475 |
| 33 | 475 | 500 |
| 34 | 475 | 500 |
| 35 | 500 | 525 |
| 36 | 500 | 525 |
| 37 | 525 | 550 |
| 38 | 525 | 550 |
| 39 | 550 | 575 |
| 40 | 550 | 575 |
| 極数 | ピッチ | レール |
|---|---|---|
| 41 | 575 | 600 |
| 42 | 575 | 600 |
| 43 | 600 | 625 |
| 44 | 625 | 650 |
| 45 | 625 | 650 |
| 46 | 625 | 650 |
| 47 | 650 | 675 |
| 48 | 675 | 700 |
| 49 | 675 | 700 |
| 50 | 700 | 725 |
回路図
単体外形図・構成部品
| 番号 | 部品名 | 材質 | 備考 |
|---|---|---|---|
| 1 | 本体 | ポリカーボネート | |
| 2 | ターミナル | 真鍮 | |
| 3 | 線押え金具 | 鋼 | |
| 端子ねじ | 鋼 | ||
| スパック座金 | 鋼 | ||
| 4 | マイクロスイッチ | マイクロスイッチ | |
| 5 | 端子ばね | ステンレス | |
| 6 | 回転カバー/記名板 | ポリカーボネート/紙 | |
| 7 | 板ばね | ステンレス | |
| 8 | レバー | ポリカーボネート | |
| 9 | 接続電線 | 銅 | |
| 10 | レバー用表示板 | 紙 | |
| 11 | 保護カバー | ポリカーボネート | |
| 12 | 記名板 | ポリ塩化ビニル | |
| 13 | 連結棒 | 真鍮 | |
| 14 | ストッパー | ポリアセタール |
